SIMULATION

Für mehr Effizienz

Transiente Gesamtdeformation eines Getriebegehäuses unter worst-case Lastfall

DIE STRUKTURMECHANISCHE BERECHNUNG

Wege und Details

Bei den strukturmechanischen Berechnungen handelt es sich sowohl um statische als auch um dynamische Untersuchungen. Die statische Berechnung dient z. B. der Ermittlung von Verformungen und Beanspruchungen von Bauteilen bzw. Baugruppen unter verschiedenen Lasten. Hieraus werden auch anschließende Berechnungen der Betriebsfestigkeit durchgeführt. So kann die Robustheit und strukturelle Dimensionierung der Produkte schon im Vorfeld der Entwicklung bewertet und optimiert werden.

Die Simulation ist ein wichtiger Bestandteil einer effizienten und kostengünstigen Entwicklung unserer Produkte. Hierzu werden Berechnungen im Bereich der Struktur- und der Strömungsmechanik durchgeführt. Zusätzlich werden Magnete mit Magnetentwurfsberechnungen virtuell vorausgelegt. Die Wechselwirkungen einzelner Komponenten bzw. das Gesamtverhalten von Systemen werden mittels Systemsimulationen analysiert. Mithilfe der Robust Design Optimization (RDO) wird die Performance des Produktes, im Hinblick auf Berücksichtigung aller fertigungstechnischen Streuungen, sichergestellt.

NUR SO VIEL WIE NÖTIG

Topologieoptimierung eins Gehäusedeckels

Ein weiteres Teilgebiet der strukturmechanischen Berechnung bei Hilite ist die topologische Optimierung hauptsächlich von gießtechnisch hergestellten Bauteilen. Bei dieser Art der Optimierung wird eine bzgl. verschiedener Kriterien (z. B. maximale Steifigkeit bei minimalem Gewicht) optimale Geometrie des Bauteils ermittelt. So kann der zur Verfügung stehende Bauraum effektiv und kostenoptimiert genutzt werden.

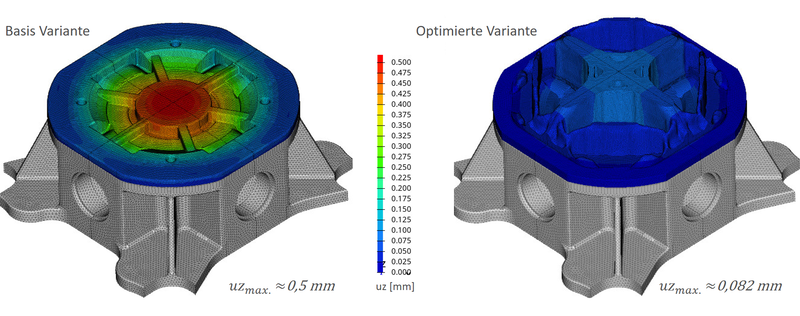

Gegenüberstellung einer Gehäusedeckel-Deformation mittels Strukturoptimierungsverfahren

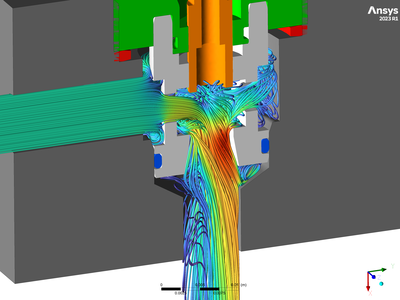

Durchströmung eines Expansionsventils mit Kältemittel (CO2)

DER FLUSS ZU NEUEN UFERN

Die Hydraulik besser verstehen

Mithilfe der strömungsmechanischen Berechnung ist es möglich, ins Innere des hydraulischen Systems zu blicken und Volumenströme und Strömungskräfte zu ermitteln. Hieraus können versierte Informationen über deren Einfluss bezüglich des späteren Verhaltens von z.B. Expansionsventilen oder Nockenwellenverstellersystemen gewonnen werden.

DIE KRAFT, DIE ALLES BEWEGT

Anziehend oder abstoßend – das ist hier die Frage

Die Magnetentwurfsberechnungen ermöglichen einen virtuellen Gesamtvorentwurf eines auf die jeweilige Anforderung optimierten Magneten. Dies beinhaltet sowohl die Vorauslegung der zu verwendenden Spule als auch das Design des darauf abgestimmten Eisenkreises zur Maximierung der magnetischen Kräfte.

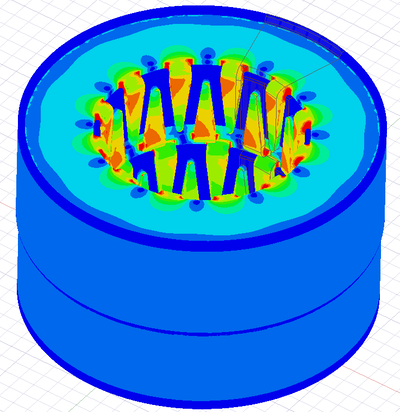

Magnetverteilung auf der Statoroberfläche eines elektrischen Schrittmotors
Darstellung der Feldstärkeverteilung bei einer Magnetsimulation

DER BLICK FÜR DAS GANZE

Im System spielt alles zusammen

In der Systemsimulation können die mechanischen, strömungsmechanischen und magnetischen Einflüsse auf die Wirkungsweise unserer Komponenten im Gesamtsystem bewertet werden.

MIT DEM OPTIMALEN ERGEBNIS INS ZIEL

Kostengünstig und robust durch RDO

Mit der Robust Design Optimization (RDO) können detaillierte Analysen durchgeführt werden, die komplexe Zusammenhänge aufzeigen und dazu befähigen, die Produkte durch gezielte Optimierungen auf den jeweiligen Einsatzzweck anzupassen.

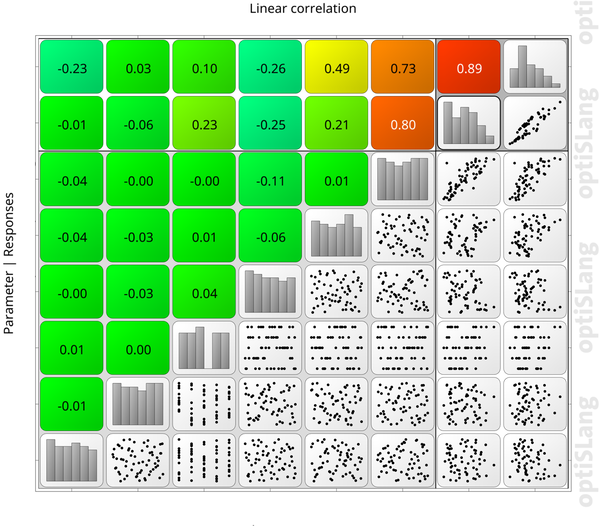

Lineare Korrelationsmatrix zwischen Ein- und Ausgabeparamenter mit Korrelationskoeffizent und Anthill-Plot

MIT SIMULATION ZUM ERFOLG

Durch den Einsatz der Simulation werden kostengünstige, durchdachte, optimale und robuste Produkte gewährleistet.

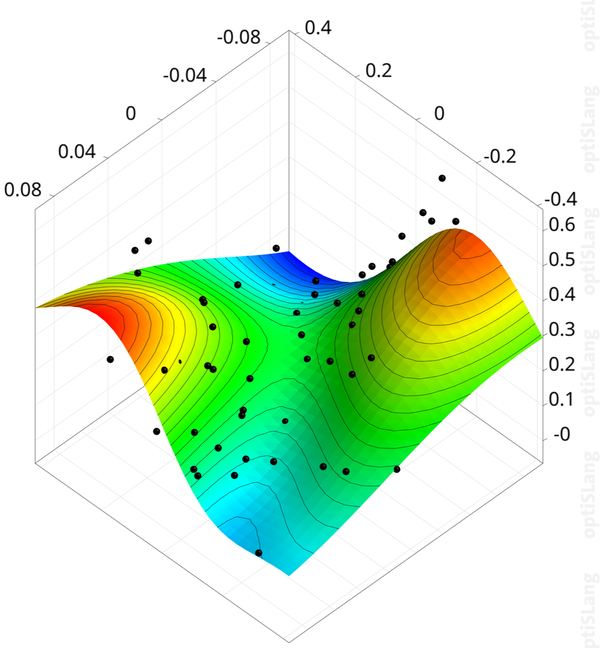

Antwortfläche eines MOP (Metamodel of Optimal Prognosis)

Weitere Entwicklungs-Leistungen

Nehmen Sie gerne jederzeit Kontakt zu uns auf

Wir werden gerne persönlich

Nehmen Sie gerne jederzeit Kontakt zu uns auf.
Wir freuen uns auf Sie.
